| درجة حرارة مدى: | -20 ℃ ~ + 150 ℃ | رطوبة مدى: | 20٪ RH ~ 98٪ RH |
|---|---|---|---|
| تسخين الوقت: | -70 ℃ ~ + 100 ℃ (خلال 60 دقيقة) | هدم الدايم: | + 20 ℃ ~ -80 ℃ (خلال 80 دقيقة) |
| ضمان: | 1 سنة | تطبيق: | اختبار الصناعية |
| تسليط الضوء: | درجة حرارة ورطوبة غرفة,رطوبة وغرفة temperature controlled,humidity and temperature controlled chamber |
||

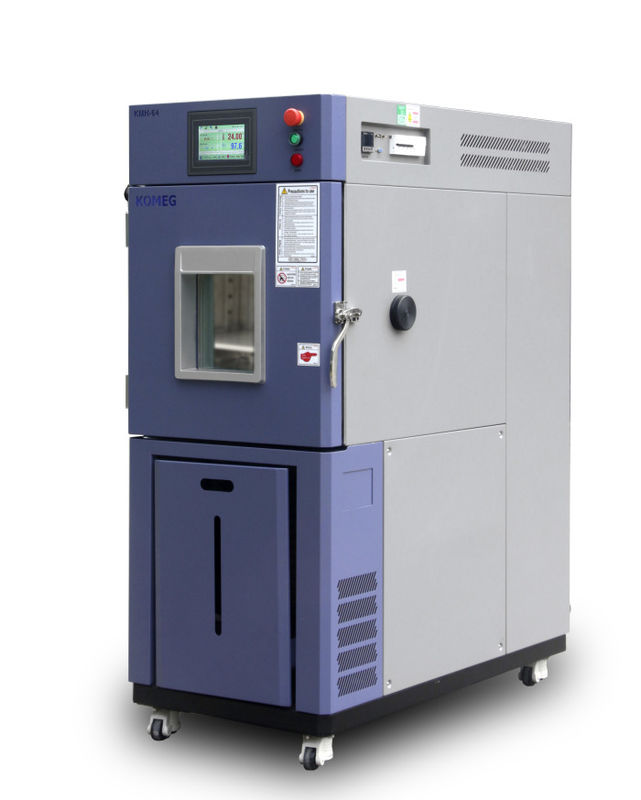

ذكي قطع غيار السيارات مختبر درجة حرارة الغرفة الرطوبة عالية الدقة اختبار للإلكترونيات
| نظرة عامة على المنتج | |||||||||||||||||||||||||||||||||||||||||||||
قادرة على محاكاة بدقة مجموعة واسعة من البيئات الطبيعية المعقدة ، ومناسبة للموثوقية اختبار في المنتجات الصناعية. تلبية GB5170.2.3.5.6-95 المتطلبات القياسية لمعدات الاختبار البيئي وطرق اختبار المعلمات الأساسية للمنتجات الكهربائية والإلكترونية في حالة الرطوبة ، درجة حرارة منخفضة ، درجة حرارة عالية ، وحرارة ثابتة. | |||||||||||||||||||||||||||||||||||||||||||||
| ⅱ.Application | |||||||||||||||||||||||||||||||||||||||||||||
تنطبق على القدرة على التكيف البيئي واختبار الموثوقية في الوحدات الصناعية مثل الالكترونيات والكهربائية الأجهزة ، البطارية ، البلاستيك ، الغذاء ، المنتجات الورقية ، المركبات ، المعادن ، الكيمياء ، مواد البناء ، البحث مؤسسة ، مكتب التفتيش والحجر الصحي ، الجامعة الخ. | |||||||||||||||||||||||||||||||||||||||||||||
| ⅲ.Features | |||||||||||||||||||||||||||||||||||||||||||||
● GB-2423．1-89 (IEC68-2-1) اختبار A: اختبار درجة حرارة منخفضة ● GB-2423．2-89 (IEC68-2-2) اختبار ب: اختبار درجة حرارة عالية ● GJB360．8-87 (MIL-STD．202F) اختبار درجة حرارة الحياة العالية ● GJBl50．3 (MIL-STD-810D) اختبار درجة الحرارة العالية ● GJBl50．4 (MIL-STD-810D) اختبار درجة حرارة منخفضة ● GB2423．3-93 (IEC68-2-3) اختبار كا: اختبار حرارة ثابت ● GB2423．4-93 (IEC68-2–30) اختبار ديسيبل: اختبار الرطوبة الحرارية البديلة ● GJBl50．9-93 (MIL-STD-810D) اختبار الحرارة الرطبة | |||||||||||||||||||||||||||||||||||||||||||||
| الحفاظ على الطاقة | تجاوز الوضع لضبط قدرة التبريد لتحقيق ثابت درجة الحرارة والرطوبة بشكل فعال | ||||||||||||||||||||||||||||||||||||||||||||
| 2 ، عملية سهلة | ※ استخدام شاشة لمس KOMEG KM-3166 LCD تعمل باللمس تحكم مع معلمات التحكم PID الإعداد approach نهج مرن لجمع البيانات وتسجيلها | ||||||||||||||||||||||||||||||||||||||||||||
| 3. موثوقية عالية | parts يتم استيراد الأجزاء الرئيسية ، مما يضمن عمر الخدمة والموثوقية العالية oil فاصل الزيت الفعال لضمان عمر خدمة الضاغط | ||||||||||||||||||||||||||||||||||||||||||||
| Ⅳ. المعايير الفنية الرئيسية | |||||||||||||||||||||||||||||||||||||||||||||
| 1. الغرفة | |||||||||||||||||||||||||||||||||||||||||||||
| 1.1 حجم مساحة العمل | اختياري | ||||||||||||||||||||||||||||||||||||||||||||
| 1.2 الحجم الخارجي | اختياري | ||||||||||||||||||||||||||||||||||||||||||||
| 2. درجة الحرارة | |||||||||||||||||||||||||||||||||||||||||||||
| 2.3 نطاق درجة الحرارة | -20 ～ 150 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 2.4 درجة الحرارة الانحراف | ± 2.0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 2.5 درجة الحرارة الثبات | ± 0.5 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 2.6 درجة الحرارة التوحيد | ± 2.0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
| 3. الرطوبة | |||||||||||||||||||||||||||||||||||||||||||||
| 3.1 نطاق الرطوبة | 20٪ RH ~ 98٪ RH | ||||||||||||||||||||||||||||||||||||||||||||
| 3.2 نطاق السيطرة | |||||||||||||||||||||||||||||||||||||||||||||
| 3.3 انحراف الرطوبة | ± 3.0٪ RH (> 75٪ RH) ± 5.0٪ RH (≤75٪ RH) | ||||||||||||||||||||||||||||||||||||||||||||
| 3.4 التوحيد الرطوبة | 3.0٪ RH (عدم التحميل) | ||||||||||||||||||||||||||||||||||||||||||||
| 3.5 ثبات الرطوبة | ± 2.0٪ RH | ||||||||||||||||||||||||||||||||||||||||||||
| هيكل الغرفة | |||||||||||||||||||||||||||||||||||||||||||||
الهيكل العام وغرفة كانت تتألف من ثلاثة أجزاء على النحو التالي. صندوق العزل ووحدات التبريد المنفصلة وخزانة التحكم الكهربائي. | |||||||||||||||||||||||||||||||||||||||||||||
| 1 ، مربع العزل | ※ مادة الجدار: فولاذ كربوني عالي الجودة مع رشاش ثابت اللون wall مادة الجدار الداخلية: SUS304 # صفيحة الفولاذ المقاوم للصدأ غير لامع ※ مواد العزل: جامدة طبقة العزل رغوة البولي يوريثان + الألياف الزجاجية. | ||||||||||||||||||||||||||||||||||||||||||||
| 2.Door | تم تثبيت سلك التسخين على إطارات الأبواب لمنع التكثيف عند انخفاض درجات الحرارة. | ||||||||||||||||||||||||||||||||||||||||||||
| 3. نافذة المراقبة | مع نافذة المراقبة ، يمنع الزجاج المغلف بالعزل الكهربائي المتعدد المجوف التكثيف بشكل فعال | ||||||||||||||||||||||||||||||||||||||||||||
| منفذ 4．Cable | mm50mm * 2 تقع على كلا الجانبين (كل * 1) مع سدادة مطاطية وغطاء بلاستيكي | ||||||||||||||||||||||||||||||||||||||||||||
| 5. جهاز الإضاءة | 11W / AC220V * 1 تقع على نافذة المراقبة | ||||||||||||||||||||||||||||||||||||||||||||
| 6 ، ثقب منفذ المياه | متاح لاستنزاف الماء المكثف | ||||||||||||||||||||||||||||||||||||||||||||
| 7 ، حامل العينة | طبقتين من حامل عينة الفولاذ المقاوم للصدأ. | ||||||||||||||||||||||||||||||||||||||||||||
| عجلات 8.．Mobile | عجلات متحركة * 4 مع أكواب القدم | ||||||||||||||||||||||||||||||||||||||||||||
| 9. مربع التحكم الكهربائية | إجمالي قاطع دائرة الطاقة ، وحماية درجة الحرارة الزائدة. | ||||||||||||||||||||||||||||||||||||||||||||
| 10. نظام إمدادات المياه | مضخة مياه العرض التلقائي | ||||||||||||||||||||||||||||||||||||||||||||
| نظام تكييف الهواء | |||||||||||||||||||||||||||||||||||||||||||||
| 1. وضع التحكم | تصميم حلقات التهوية القسرية ، التحكم في درجة الحرارة والرطوبة نظام (BTHC). | ||||||||||||||||||||||||||||||||||||||||||||
| 2. جهاز تكييف الهواء | ناشر مثبت على القمة لضمان توحيد درجة الحرارة والرطوبة تم تثبيت مروحة الطرد المركزي ذات المحور الطويل ، المبخرات ، السخانات ، أجهزة الترطيب على مربع تكييف الهواء | ||||||||||||||||||||||||||||||||||||||||||||
| 3. التدفئة | جودة سخانات سبائك النيكل والكروم الأسلاك الكهربائية ، وضع عدم الاتصال التحكم (SRR). | ||||||||||||||||||||||||||||||||||||||||||||
| 4. التبريد | موجة جيبية الألومنيوم نمط الزعانف النحاس مبادل حراري أنبوب الهواء (تبريد الهواء) | ||||||||||||||||||||||||||||||||||||||||||||
| 5. إمدادات المياه | وضع إمدادات المياه الداخلية | ||||||||||||||||||||||||||||||||||||||||||||
| 6. المرطب | حوض الترطيب الساخن الفولاذ المقاوم للصدأ سخان مغمد التحكم في السخان: فترة عدم التلامس ، مثل تعديل عرض النبض ، SSR (مرحل الحالة الصلبة) أجهزة التحكم في مستوى الماء ، سخان وحدة مكافحة الجفاف | ||||||||||||||||||||||||||||||||||||||||||||
| 7. ضاغط | تيكومسيه ضاغط العلامة التجارية | ||||||||||||||||||||||||||||||||||||||||||||
| 8. جهاز الاختناق | |||||||||||||||||||||||||||||||||||||||||||||
| 9. المبردات | R404a صديقة للبيئة مستوى درجة حرارة عالية من التبريد | ||||||||||||||||||||||||||||||||||||||||||||
10. أجزاء والعلامة التجارية |
| ||||||||||||||||||||||||||||||||||||||||||||
| 11. تقنية التبريد | welding لحام النيتروجين ، مضخة فراغ دوارة دوارة على مرحلتين ، ضمان ذلك نظام التبريد الداخلي نظيفة وموثوق بها. ※ صينية مياه تقع في أسفل الضاغط لضمان تكثيفها تصريف المياه من خلال الأنابيب بحرية في الجزء الخلفي من الغرفة. | ||||||||||||||||||||||||||||||||||||||||||||
| Ⅶ ، نظام التحكم | |||||||||||||||||||||||||||||||||||||||||||||
| 1. وظيفة تسجيل المنحنى | PT100 | ||||||||||||||||||||||||||||||||||||||||||||
| 2. تحكم | KOMEG KM-3166 شاشة لمس تعمل باللمس LCD مع تحكم PID وضع المعلمات | ||||||||||||||||||||||||||||||||||||||||||||
| 3. العرض | ضبط درجة الحرارة والرطوبة (SV) يمكن أن تكون القيمة الفعلية (PV) عرض مباشرة ، يمكن تنفيذ البرنامج عرض الأرقام والفقرات المتبقية الوقت والدورات ، عرض وقت التشغيل ، برنامج تحرير وعرض منحنى الرسم ، ثابت أو عرض حالة تشغيل البرنامج ، شاشة عرض 7 بوصة TFT. | ||||||||||||||||||||||||||||||||||||||||||||
| 4. القرار | درجة الحرارة: + 0.01 ℃ ؛ الرطوبة: + 0.1 ٪ ؛ الوقت: 1 دقيقة | ||||||||||||||||||||||||||||||||||||||||||||
| 5. تحديد النطاق | يمكن ضبط درجة الحرارة على أساس درجة حرارة العمل في الجهاز (الحد الأعلى +5 ℃ ، والحد الأدنى -5 ℃) | ||||||||||||||||||||||||||||||||||||||||||||
| 6. وضع التشغيل | تشغيل قابل للبرمجة ، تشغيل مستمر وحجز التمهيد | ||||||||||||||||||||||||||||||||||||||||||||
| 7. وضع الإعداد | لمس وضع الإدخال | ||||||||||||||||||||||||||||||||||||||||||||
| 8. واجهة الاتصالات | جمع البيانات عند الاتصال بجهاز كمبيوتر يمكن أن تستخدم نظام المراقبة والتحكم عن بعد ، التحكم في تزامن آلات متعددة المتاحة. | ||||||||||||||||||||||||||||||||||||||||||||
| 9. يو القرص بطاقة الذاكرة | 1G-8G المتاحة | ||||||||||||||||||||||||||||||||||||||||||||
| 10. جمع البيانات | ذاكرة الوصول العشوائي مع إعدادات حماية البطارية ، يمكن حفظ البيانات ، والحد الأقصى تخزين ذاكرة البيانات التاريخية 90 يومًا (عندما يكون وقت أخذ العينات 1 دقيقة) | ||||||||||||||||||||||||||||||||||||||||||||
| 11. خارج السلطة الذاكرة | يمكن ضبط وضع استعادة الطاقة كبداية ساخنة وبداية وتوقف بارد. | ||||||||||||||||||||||||||||||||||||||||||||
| 12. وظيفة محددة مسبقا | يمكن ضبط وقت التمهيد بحرية ويعمل الجهاز تلقائيًا عند الدوران على السلطة | ||||||||||||||||||||||||||||||||||||||||||||
| 13. بيئة البرمجيات | Windows2000 أو نظام التشغيل Windows XP | ||||||||||||||||||||||||||||||||||||||||||||
| 14. اتصال الشبكة | يمكن أن تكون متصلا إيثرنت ، وظيفة التحكم عن بعد ، وجمع البيانات ، ويمكن التحكم في وقت واحد آلات متعددة. | ||||||||||||||||||||||||||||||||||||||||||||
| 15. وظيفة | خطأ التنبيه ويؤدي إلى مطالبات المناولة ، وحماية الطاقة ، وحماية درجة الحرارة الحد الأدنى ، وظيفة الموقت (بدء تلقائي وتلقائي التوقف عن تشغيل) ، وظيفة التشخيص الذاتي. | ||||||||||||||||||||||||||||||||||||||||||||
| Ⅷ. نظام التحكم الكهربائي | |||||||||||||||||||||||||||||||||||||||||||||
1. توزيع الطاقة مجلس الوزراء السيطرة | ※ مروحة تبريد ※ لوحة التبديل terminal محطة العينات physical RS-485 واجهة فعلية (في حالة شراء برنامج مراقبة مركزي) total إجمالي قاطع الدائرة تسرب الطاقة. | ||||||||||||||||||||||||||||||||||||||||||||
2. أجزاء والعلامة التجارية |
ملاحظة: خياران مدرجان في القائمة هما الخيار البديل والغرض الاحتياطي | ||||||||||||||||||||||||||||||||||||||||||||
| 3. نظام الحماية | 3.1 نظام التبريد: ※ حماية ضاغط الضغط الزائد motor حماية ضاغط المحرك المحموم motor محرك ضاغط على الحماية الحالية ※ حماية مكثف مروحة المحموم 3.2 مختبر ※ قابل للتعديل حماية درجة الحرارة الزائدة --- على وضع حماية درجة الحرارة 1 ※ اختبار درجة حرارة الفضاء الصمامات --- على وضع حماية درجة الحرارة 2 limit قناة تكييف الهواء تحد من درجة الحرارة --- على وضع حماية درجة الحرارة 3 set ضبط جهاز التحكم على إنذار إيقاف درجة الحرارة --- على وضع حماية درجة الحرارة 4 ※ ارتفاع درجة حرارة مروحة المحرك. 3.3 أخرى total إجمالي تسلسل مرحلة الطاقة وحماية فقدان المرحلة ؛ protection حماية التسرب ؛ ※ تحميل حماية ماس كهربائى. | ||||||||||||||||||||||||||||||||||||||||||||
| 4. إنذار | تتوقف المعدات عن التشغيل وترسل إنذارًا مسموعًا عند ما ورد أعلاه تظهر الحماية ، وفي الوقت نفسه ، خطأ ، والأسباب والحلول ستكون عرض على الشاشة. | ||||||||||||||||||||||||||||||||||||||||||||
| Ⅸ. التركيب | |||||||||||||||||||||||||||||||||||||||||||||
1. السلطة | ※ AC380V ± 10٪ ، 50Hz ± 1Hz ، 3 مراحل 4 أسلاك + أسلاك أرضية cable يتم توصيل كابل الطاقة بمفتاح الهواء الموجود في صندوق التحكم ※ إجمالي الطاقة ～ 8 كيلو واط ، 10A ； permitted الجهد المسموح به: AC (1 ± 10٪) 380V permitted التردد المسموح به: (1 ± 1٪) 50Hz of مقاومة سلك الأرض أقل من 4Ω وضع TN-S أو وضع TT لامدادات الطاقة | ||||||||||||||||||||||||||||||||||||||||||||
| 2. إمدادات المياه | water ماء الترطيب: ماء أو ماء منزوع الأيونات 7 لتر / ساعة using عند استخدام أنظمة RO ، تكون متطلبات إمدادات المياه ضغط المياه 0.2MPa ، خط الأنابيب DN10 الحد الأقصى للاستهلاك: 7L / ساعة. تدفق المياه | ||||||||||||||||||||||||||||||||||||||||||||
| 3. البيئة المحيطة | 5 ～ 35 ℃ ، الرطوبة ≤ 85 ٪ RH | ||||||||||||||||||||||||||||||||||||||||||||
| 4. جودة الهواء | لا تركيزات عالية من الغبار أو الغازات المسببة للتآكل | ||||||||||||||||||||||||||||||||||||||||||||
| 5. بيئة التثبيت | ※ المسافة من الجدار إلى كلا الجانبين وخلف الغرفة أكثر من 800MM ، إلى الأمام أكثر من 1500MM. توفير قوة مستقلة توزيع المفاتيح الكهربائية والترطيب المصارف المكثفات ، والخارجية جهاز موصل الطاقة ضروري ※ مستوى الأرض ، غازات جيدة التهوية ، غير قابلة للاشتعال ، متفجرة ، قابلة للتآكل والغبار ※ لا يوجد إشعاع كهرمغنطيسي قوي في مكان قريب ※ مع استنزاف الأرض (أقل من 2 متر من وحدة التبريد) load قدرة تحميل أرضية الموقع: لا تقل عن 800 كجم / م 2 ※ اترك مساحة كافية للصيانة | ||||||||||||||||||||||||||||||||||||||||||||
| 6. سلك الأرض | التأريض المقاومة أقل من 4Ω ، مسامير التأريض الموجودة في قاعدة مجلس الوزراء. | ||||||||||||||||||||||||||||||||||||||||||||
| 7. الصرف | فتحة التصريف المثبتة في قاعدة السكن | ||||||||||||||||||||||||||||||||||||||||||||
| 8. منفذ الكابل | cable50 ، φ80 ، φ100 ، cable120mm منفذ كابل ، يمكن أن يكون الموقع والرقم تخصيصها وفقا لمتطلبات المستخدم إذا هيكل جسم الغرفة يسمح. | ||||||||||||||||||||||||||||||||||||||||||||
| 9. تخزين المعدات | ※ عندما لا يعمل الجهاز ، يجب أن تكون درجة الحرارة المحيطة الحفاظ على 0 ~ 45 ℃ ※ عندما تكون درجة الحرارة المحيطة أقل من 0 ℃ ، يبقى الماء فيها يجب صرف الجهاز لتجنب تجميد أنابيب المياه وكسرها | ||||||||||||||||||||||||||||||||||||||||||||
| 10. الرصد المركزي | للمراقبة المركزية عن بُعد ، تحتاج إلى كمبيوتر آخر (Windows 2000 / XP) أنظمة التشغيل ومنفذ COM ومنفذ USB) ؛ مجهزة محول RS-485 / RS-232 وكابل اتصال 25 متر. | ||||||||||||||||||||||||||||||||||||||||||||
| الوثائق الفنية | |||||||||||||||||||||||||||||||||||||||||||||
| 1. الوثائق الفنية | ※ دليل التشغيل * 1 | ||||||||||||||||||||||||||||||||||||||||||||
