تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | 3-منطقة اختبار الصدمة الحرارية الغرفة | المواد interrior: | 600 * 500 * 500MM |
|---|---|---|---|
| المواد الخارجة: | 1640 * 1890 * 1830mm | ارتفاع درجة الحرارة. غرفة: | + 60 Oc ~ + 200 Oc |
| درجة حرارة منخفضة. غرفة: | -70 Oc ~ -10 Oc | الوقت قبل الحرارة: | + 60 Oc ~ + 200 Oc في غضون 20 دقيقة |
| قبل الباردة الوقت: | + 20 Oc ~ -70 Oc خلال 60 دقيقة | غرفة الاختبار: | -قائد 55 ~ قائد + 150 |
| استعمال: | عالميّ يختبر آلة | تطبيق: | على نحو واسع |
| تسليط الضوء: | درجة حرارة غرفة الاختبار صدمة,بيئيّ يختبر غرفة,environmental testing chambers |
||

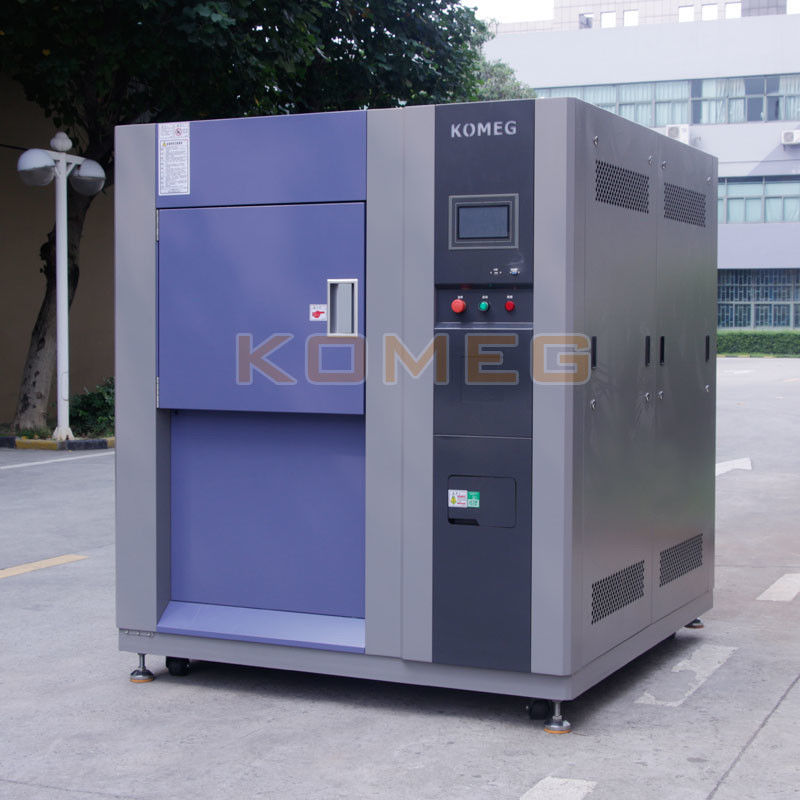

درجات الحرارة العالية والمنخفضة الرطوبة تصنيع غرفة اختبار الصدمة الحرارية
وصف المنتج
كما نعلم أن الصدمة الحرارية تحدث عندما يتسبب التدرج الحراري في توسيع أجزاء مختلفة من الجسم بكميات مختلفة. يمكن فهم هذا التوسع التفاضلي من حيث الإجهاد أو الإجهاد ، على قدم المساواة. في مرحلة ما ، يمكن أن يتجاوز هذا الضغط قوة المادة ، مما تسبب في تشقق. إذا لم يوقف أي شيء هذا الانتشار من خلال المادة ، فسيؤدي ذلك إلى بنية الكائن
فشل. عادةً ما نستخدم معدات اختبار الصدمة الحرارية لاختبار مقدار ما يمكن لمنتج ما أن يتحمل الصدمة الحرارية.
اختبار الصدمة الحرارية يعرض المنتجات إلى درجات حرارة منخفضة وعالية بالتناوب لتسريع الأعطال الناجمة عن دورات الحرارة أو الصدمات الحرارية أثناء الاستخدام العادي. الانتقال بين درجات الحرارة القصوى يحدث بسرعة كبيرة ، أكبر من 15 درجة مئوية / دقيقة.
تطبيقات
تم تصميم غرفة الصدمات الحرارية ثلاثية المناطق للعمل وفقًا لبرامج الموثوقية ومراقبة الجودة وبرامج الاختبارات التجارية والفحوص الطبية. يتم استخدامه لاختبار قدرة بنية المواد أو المواد المركبة على مقاومة التغيرات البيئية المستمرة بين درجة حرارة عالية للغاية ودرجة حرارة منخفضة خلال فترة قصيرة. هذا ينطبق على المعادن والبلاستيك والمطاط والالكترونيات وغيرها من المواد. يمكن استخدام نتيجة الاختبار كمرجع أو أساس لتحسين الإنتاج.
المميزات
1.الحرارة shork غرفة في كل منطقة لذروة الطلب على التدفئة والتبريد. يوفر طاقة حرارية إضافية لتلبية متطلبات MIL-STD 883 بكفاءة.
يوفر مسجل 2.Temperature تسجيل درجة حرارة جزء 24 ساعة كما ينتقل الحمل من منطقة إلى أخرى. باستخدام التحكم في الرسم البياني باللمس كواجهة عملية ، وسهل التشغيل.
3. يمكن استخدام النظام من أجل الصدمة الدورانية الأوتوماتيكية أو الصدمة الانتقائية اليدوية ، القادرة على ضبط منطقتين أو ثلاث مناطق من الصدمات وكذلك بدء الصدمة الباردة والحرارية.
4. حسب الطلب والاكسسوارات الاختيارية المتاحة.
مبدأ العمل
وهذا ما يسمى ثلاث منطقة غرفة اختبار الصدمة الحرارية.
يتم وضع العينة في غرفة الاختبار ، ويمكن تعيين درجة حرارة أكثر تطرفا من درجة حرارة الاختبار في غرفة درجة حرارة عالية وغرفة درجة حرارة منخفضة. عندما يتعلق الأمر باختبار درجة الحرارة المنخفضة ، يفتح باب الغرفة الباردة ، والغرفة ذات درجة الحرارة المنخفضة تعمل مع غرفة الاختبار.
عندما يتم تحويلها إلى اختبار درجة حرارة عالية ، يتم إغلاق باب الغرفة الباردة ، ويتم فتح باب الغرفة الساخنة ، وتعمل غرفة الاختبار مع الغرفة ذات درجة الحرارة العالية.
يمكن إكمال تحويل الحركة الميكانيكية (النقل من درجة حرارة عالية إلى درجة حرارة منخفضة أو درجة حرارة منخفضة إلى درجة حرارة عالية) في أقل من ثانية واحدة ، ويمكن تثبيت درجة الحرارة بسرعة.
خلال الاختبار بأكمله ، لا يلزم نقل عينة الاختبار ، وبدون أي تدخل بشري.
مواصفات
(1) سلسلة KTS-A
| نموذج |
| ||||||||
| 72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
| داخل الحجم (مم) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
| H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
| د | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
| الحجم الخارجي (مم) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
| H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
| د | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
| اختبار الوزن | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
| انخفاض درجة الحرارة الغرفة | -55ºC ～ -10ºC ، قبل وقت التبريد: min 60 دقيقة من + 20ºCto-55ºC | ||||||||
| غرفة الاختبار | -40ºC ~ + 150ºC | ||||||||
| ارتفاع درجة الحرارة الغرفة | + 60 درجة مئوية + 200 درجة مئوية ، في غضون 20 دقيقة ، وقت التسخين | ||||||||
| فترة انتقالية | ≤15S | ||||||||
| وقت الانتعاش | درجة حرارة عالية التعرض 30 دقيقة للوصول إلى وتثبيت درجة الحرارة الساخنة المطلوبة من عينة الاختبار | ||||||||
| درجة حرارة منخفضة التعرض 30 دقيقة للوصول إلى وتثبيت درجة الحرارة الباردة المطلوبة من عينة الاختبار | |||||||||
| ≤ 5 دقائق | |||||||||
| درجة الحرارة المحيطة. | + 5ºC ~ + 35ºC | ||||||||
| قوة | AC 380 ± 10 ％ 50Hz ، 3 مراحل 4 أسلاك + أسلاك أرضية | ||||||||
(2) سلسلة KTS-B
| نموذج |
| ||||||||
| 72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
| داخل الحجم (مم) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
| H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
| د | 400 | 450 | 500 | 500 | 600 | 650 | 750 | |
| الحجم الخارجي (مم) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 |
| H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | |
| د | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | |
| اختبار الوزن (كلغ) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | |
| درجة حرارة منخفضة. غرفة | -70ºC ～ -10ºC ، قبل وقت التبريد: + 20ºC ～ -70ºC ، ≤ 60 دقيقة | |||||||
| اختبار. غرفة | -55ºC ~ + 150ºC | |||||||
| ارتفاع درجة الحرارة. درجة حرارة الغرفة | + 60 درجة مئوية + 200 درجة مئوية ، وقت التسخين: 20 دقيقة | |||||||
| فترة انتقالية | ≤15S | |||||||
| وقت الانتعاش | درجة حرارة عالية التعرض 30 دقيقة للوصول إلى وتثبيت درجة الحرارة الساخنة المطلوبة من عينة الاختبار | |||||||
| درجة حرارة منخفضة التعرض 30 دقيقة للوصول إلى وتثبيت درجة الحرارة الباردة المطلوبة من عينة الاختبار | ||||||||
| ≤ 5 دقائق | ||||||||
| درجة الحرارة المحيطة. | + 5ºC ~ + 35ºC | |||||||
| قوة | AC 380 ± 10 ％ 50Hz ، 3 مراحل 4 أسلاك + أسلاك أرضية | |||||||
(3) سلسلة KTS-D
| نموذج |
| ||||||||
| 72D | 100D | 150D | 200D | 252D | 300D | 480D | |||
| داخل الحجم (مم) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
| H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
| د | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
| الحجم الخارجي (مم) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
| H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
| د | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
| اختبار الوزن | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
| انخفاض درجة الحرارة الغرفة | -80ºC ～ -10ºC ، قبل وقت التبريد: min 60 دقيقة من + 20ºCto-80ºC | ||||||||
| غرفة الاختبار | -65ºC ~ + 150ºC |
| ارتفاع درجة الحرارة الغرفة | + 60 درجة مئوية + 200 درجة مئوية ، في غضون 20 دقيقة ، وقت التسخين |
| فترة انتقالية | ≤15S |
| وقت الانتعاش | درجة حرارة عالية التعرض 30 دقيقة للوصول إلى وتثبيت درجة الحرارة الساخنة المطلوبة من عينة الاختبار |
| درجة حرارة منخفضة التعرض 30 دقيقة للوصول إلى وتثبيت درجة الحرارة الباردة المطلوبة من عينة الاختبار | |
| ≤ 5 دقائق | |
| درجة الحرارة المحيطة. | + 5ºC ~ + 35ºC |
| قوة | AC 380 ± 10 ％ 50Hz ، 3 مراحل 4 أسلاك + أسلاك أرضية |
