تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | كبيرة في غرفة المناخية الدوائر | تطبيق: | اختبار الموثوقية، والبحوث & تطوير الاختبار، وتحليل الفشل |
|---|---|---|---|
| حجم داخليّ: | W 1500 × H 2000 × D 9000 مم | درجة حرارة مدى: | -70 ℃ ~ + 120 ℃ |
| رطوبة مدى: | 20٪ RH ～ 98٪ RH (نطاق درجة الحرارة + 10 ～ ～ + 80 ℃) | قوة: | AC 3ψ4W 380V 50HZ |
| تسليط الضوء: | المشي في غرفة البيئية,والمشي في غرفة الرطوبة |
||
المشي في غرفة درجة حرارة ثابتة والرطوبة لاختبار الموثوقية لصناعة الكهروضوئية

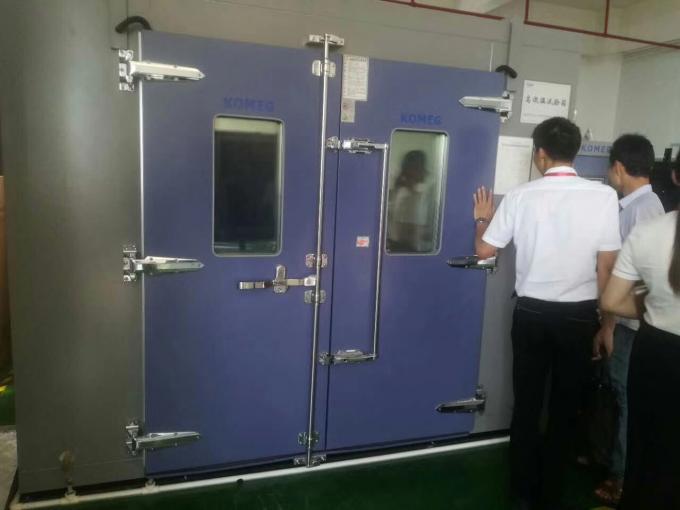

1. المشي في غرف اختبار المناخ
تم تصميم غرفة اختبار درجة الحرارة الثابتة KOMEG Walk-In للتطبيقات الخاصة ، وهي مناسبة على نطاق واسع للأجزاء الكبيرة ، والمنتجات نصف المصنعة ، والمنتجات النهائية ، والمعدات الضخمة التي خضعت لاختبار درجات الحرارة العالية والمنخفضة ، واختبار درجة الحرارة الثابتة ، واختبار درجة الحرارة والرطوبة بالتناوب. تطبيق على الأجهزة الكهربائية. automobile.telecommunication systems.refrigerators.aerospace.computers.packagings.
صناعة الكهروضوئية وهلم جرا
إمكانية المشي داخل الغرف البيئية تتراوح من 9M3 إلى 300M3 لاستيعاب العديد من أحجام المنتجات. نطاق درجة الحرارة -70 درجة مئوية إلى + 100 درجة مئوية. نطاق الرطوبة: 20 ٪ إلى 98 ٪ RH.
غرف اختبار البيئة الخاصة بالرطوبة في درجات الحرارة ، مصممة عادة لتناسب متطلبات العميل المحددة ، مثل حجم الغرفة المخصص ، نطاق درجة الحرارة ، معدل التسخين ، معدل التبريد. إنه في هيكل تجميع القطع ، والذي يتيح التركيب والتشغيل في الموقع.
2. المعايير الفنية الرئيسية
| مواصفات | |||||||
| نموذج | KMHW- | ||||||
| 4 | 6 | 8 | 13 | 17 | 21 | ||
| حجم (متر مكعب) | 9 | 12.9 | 16.8 | 16.8 | 35.2 | 43.3 | |
| الأبعاد الداخلية | W (مم) | 2100 | 3000 | 3900 | 3000 | 3900 | 4800 |
| H (مم) | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| D (مم) | 2050 | 2050 | 2050 | 4300 | 4300 | 4300 | |
| الأبعاد الخارجية | W (مم) | 3250 | 4160 | 5050 | 5050 | 5050 | 5950 |
| H (مم) | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | |
| D (مم) | 2250 | 2250 | 2250 | 2250 | 4500 | 4500 | |
| نظام التحكم | نظام التحكم في درجة الحرارة والرطوبة المتوازن | ||||||
| مؤقت. نطاق | الحد الأقصى: 80ºC، 120ºC، الدنيا: -60ºC، -50ºC، -40ºC، -30ºC، -20ºC، -10ºC، 0ºC | ||||||
| نطاق الرطوبة | 10٪، 20٪، 30٪ ~ 95٪ | ||||||
| مؤقت. ثبات | ± 0.5ºC | ||||||
| ثبات الرطوبة | ± 2.5٪ RH | ||||||
| مؤقت. انتظام | ± 2.0ºC | ||||||
| التوحيد الرطوبة | ± 5.0٪ RH | ||||||
| تسخين الوقت | + 20ºC ~ + 80ºC ، في غضون 60 دقيقة | ||||||
| هدم الوقت | + 20ºC ~ -55ºC -40ºC-20ºC-10ºC ، خلال 120 أو 90 أو 60 دقيقة | ||||||
| المواد الداخلية | لوحة الفولاذ المقاوم للصدأ (SUS 304) | ||||||
| المواد الخارجية | خبز اللوحة الصلب أو الفولاذ المقاوم للصدأ (SUS304) | ||||||
| مادة العزل | رغوة البولي يوريثان الصلبة | ||||||
| حجم الباب (مم) | جناح واحد: W800 * H1800 ؛ جناح مزدوج: W1600 * H1800 ؛ | ||||||
| أجهزة السلامة (قياسي) | لا قواطع الصمامات ، الحرارة الزائدة الضغط والحماية الحالية للضاغط ، على حماية درجة الحرارة ، على حماية الحمل لمنفاخ ، حماية الحرارة الجافة | ||||||
| ملحقات قياسيه | نافذة الرؤية * 1 ، منفذ الكابل (منفذ Φ 50mm) * 1 ، مصباح الغرفة * 1 ، مؤشر الحالة | ||||||
| نظام التبريد | تبريد المياه | ||||||
| ضاغط شبه المحكم ، ونظام التبريد على مرحلة واحدة أو تتالي | |||||||
| المبردات الخالية من مركبات الكربون الكلورية فلورية (HFC-507 و HFC-23) | |||||||
| مراقب | فريق | 7 بوصة LCD تعمل باللمس لوحة ، الصينية أو الإنجليزية اختيار العرض | |||||
| نموذج التشغيل | برنامج أو نقطة الإصلاح على التوالي | ||||||
| سعة الذاكرة | 120 برنامج ، 1200 خطوة ، كل تكرار 999 دورة ، جزء تكرار 99 دورة | ||||||
| صحة | درجة الحرارة .1.1٪ من رقم FS ± 1 للرطوبة: 0.1٪ من رقم FS ± 1 | ||||||
| إدخال | درجة الحرارة: 100-100 ، الرطوبة: pt-100 أو ~ 5V DCV | ||||||
| Comm.port | RS-232 أو RS-485 (Softawre هو الخيار) | ||||||
| درجة الحرارة المحيطة. | + 5ºC ~ + 35ºC | ||||||
| طريقة الأسلاك | AC 380 ± 10٪ 50Hz ، 3 أسلاك 4 مراحل + أسلاك أرضية | ||||||
| ملاحظة: 1. نحن نحتفظ بالحق في تغيير المواصفات دون إشعار مسبق | |||||||
| 2. تخصيص الأحجام والتكوينات المتاحة | |||||||
3.Features
1) الفولاذ المقاوم للصدأ الداخلية
2) رسمت الخارجي الصلب المجلفن لحياة طويلة
3) أبواب خدمة MAP معلقة (بدون أدوات أو رفع)
4) سهولة الوصول إلى مكونات التبريد فحصها في كثير من الأحيان
5) نظام مولد البخار موثوق لتطبيقات الرطوبة
6) دوارات قابلة للتعديل في شبكة الإمداد تسمح بتوجيه تدفق الهواء حسب الحاجة
4. الوصف
المرونة للهيكل
الألواح المستخدمة في غرفتنا عبارة عن إسفنج يوريثان سميك 4 "(100 مم أو 150 مم) محصور بين جدار داخلي من الصلب غير القابل للصدأ وخارج من الصلب المطلي. مربع تجميعها هو الدعم الذاتي. بحيث لا يلزم أعضاء الهيكلية الثقيلة. أحجام الأبواب المختلفة ، ترقيات الأرضيات ، منافذ الوصول ، والتعديلات الأخرى ممكنة.
أوسع مجموعة اختبار ، الأكثر تخصيص
5. تلبية معيار
● GB-2423. 1-89 (IEC68-2-1) اختبار A: اختبار درجة حرارة منخفضة
● GB-2423.2-2008 (IEC68-2-2) اختبار ب: اختبار درجة حرارة عالية
● GJB360.8-2009 (MIL-STD.202F) اختبار درجة حرارة الحياة العالية
● GJBl50.3-2009 (MIL-STD-810D) اختبار درجة الحرارة العالية
● GJBl50. 4 (MIL-STD-810D) اختبار درجة حرارة منخفضة
● GB2423.3-2008 (IEC68-2-3) اختبار كا: اختبار حرارة ثابتة
● GB2423.4-2008 (IEC68-2–30) اختبار ديسيبل: اختبار رطب الحرارة البديلة
● GJBl50.9-2009 (MIL-STD-810D) اختبار الحرارة الرطبة
6. الملحقات الاختيارية
● منفذ الكبل: يتوفر اثنان من حجم منفذ الكبل: mm50mm ، Φ100mm ، Φ120mm
● باب مزدوج
● غرفة المرور: يتم توفيرها لتجنب أي اضطراب في درجة الحرارة والرطوبة في الغلاف الجوي أثناء فتح الباب.
● تعزيز الأرض: يمكن تثبيته إذا وضعت عينة ثقيلة في الغرفة للاختبار.
● منصة مائلة محمولة: يتم توفيرها أسفل الباب لتسهيل نقل العينات إلى داخل وخارج الباب.
● مجرى هواء السقف بالكامل
مدخل الهواء الواسع للغاية يقلل من معدل تدفق الهواء (وصولاً إلى apprrox.0.5m / s)
● مزيل الرطوبة
يضمن مزيل الرطوبة المجدد الدوراني (M-300) التحكم الدقيق في الرطوبة المنخفضة (21 ℃ ، 23٪ RH) لإجراء اختبارات الموثوقية الإلكتروستاتيكية.
● مسجل درجة الحرارة والرطوبة
100MM ورقة تسجيل العرض مع 6 نقاط
ورقة تسجيل بعرض 180 مم مع 12 نقطة
● مصباح إشارة الحالة
توفر للإشارة إلى حالة الغرفة والتحذيرات عند التشغيل العادي ، أو حدوث خلل في التشغيل أو الاستعداد.
● تنقية المياه
يتم توفيره للحفاظ على سخان المرطب خاليًا من المقياس والتأكد من إمداد الماء إلى المرطب.
● مقبس الطاقة
● مكثف مبرد بالهواء أو مبرد بالماء
خدمة ما بعد البيع:
إذا واجهت أي مشاكل في المستقبل أثناء عملية الاختبار ، فإننا نعد بأننا سنقدم لك الرد في غضون 48 ساعة ، وسوف نقدم الحل خلال 3 أيام عمل. يمكننا أن نقدم الفيديو العملية واللغة الإنجليزية العملية muanual. يمكننا توفير مؤتمر الفيديو. إذا طلب العملاء خدمة في الموقع ، يتحمل العميل مصاريف النقل والسفر.
